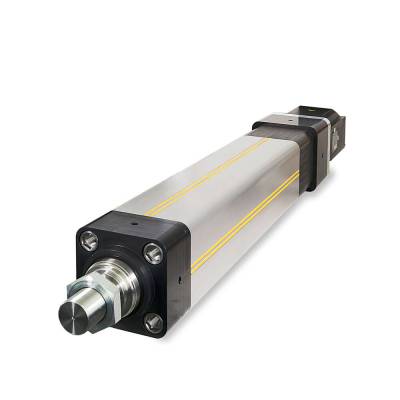

ETH032 高推力滚珠丝杆驱动的电动缸/有杆线性执行器

提供高达3700N的推力，行程至1.0 m，符合***标准的32 mm法兰。ETH032 电缸缩小了气缸和液压缸之间的差距，提供了更好的控制性和可靠性的替代方案。

ETH032系列高推力电动缸是一款有杆线性执行器，能够提供机电一体化的优势。可以直接安装在现有流体传动应用中，为现有系统添加了可编程序性、闭环控制和高耐用性以及长寿命。将压缩空气用量考虑在内，你会发现大多数情况下机电系统能够提供更经济的解决方案，然而始终提高可靠性和更好的过程控制；例如，ETH电缸。ETH032电缸的尺寸符合*** 15552-12的标准，在50至1000毫米的行程下，提供推力可达3700N；并且能够在1毫米的基础上定制行程。ETH系列电缸能够提供非常高的力密度 (牛/尺寸)。 滚珠丝杆是ETH电缸的核心 - ETH032线性执行器提供低摩擦、效***达90%、全行程稳定性以及长寿命。归功于滚珠丝杆的高可靠性、***了产品的短交期和具有竞争力的价格。所有的ETH系列电缸标配防旋转装置，能够更简单的集成在客户系统中。集成的润滑端口能够***的降低维护和停机时间。

ETH032电缸有直联和并联电机选项 – 归功于多种安装选项，客户可以根据自己要求来挑选，并且搭配不同的电机和变速箱。滚珠丝杆末端多种设计选项能够灵活的适应客户不同的应用。传感器和线缆可以直接安装至ETH表面的凹槽内，并有盖子保护；***了表面光洁度，方便清洁和运输。ETH032标准配置提供IP54保护等级和镀锌钢螺钉，但是也能提供不锈钢螺钉或提供IP65保护等级以及额外的保护层防止腐蚀，能够符合要求更高的应用环境。 ETH线性执行器能够提供***类爆炸气体环境下的ATEX防爆认证。与ATEX认证的EX系列伺服电机，派克能够提供一整套的防爆解决方案。简化产品选择和安装，派克能够提供一整套系统包括伺服控制器、电机和变速箱。所有这些设备能够很简单的使用Compax3软件进行选择和调试。ETH032电缸典型应用包括：食品包装行业、工业自动化和其他能够代替气缸的进行轴向运动的应用，或者需要精密控制和节省能源的应用。

ETH032电缸 – 性能特征：
? 电缸尺寸：32 (滚珠丝杠末端连接符合*** 15552-12)
? 推力：高达3700 N
? 行程：长达1000 mm
? 速度：达 1.0 m/s
? 加速度：达12 m/s?
? 螺纹导程：5, 10和16 mm (提供高推理或高速选项)
? 重复精度：± 0.03 mm (电机直联) / ± 0.05 mm (电机并联)
? IP54 (标准) / IP65 (可选)
? 可选***类爆炸气体环境下ATEX认证
? 高机械效率 – 达到90%
? 齿带传动 (并联电机)
? 多种连接方式选择 – 包括线性导杆模块 (对额外负载的支持)
? 提供集成的传感器提供***的力控制

ETH 电缸 – 优势：
? ***的力密度 — 大推力/小尺寸
? 长寿命
? 减少维护成本 –归功于集成的润滑端口
? 减少噪音
? ***气动法兰组合 (norm DIN ? *** 15552)
? 集成防旋转装置
? 安全运输、方便清洁
? 在缸体上的线缆能够被隐藏
? 来自于一个来源：派克提供一整套系统 – 控制器、电机和变速箱来配合ETH电缸

性能特点

系列

ETH

ROD END DIMENSION

***32

轮廓宽度（毫米）

46.5

驱动类型

滚珠丝杆

冲程（毫米）

1000

冲程（英寸）

39.3

速度（米/秒）

1

速度（英寸/秒）

39.37

加速度(米/ S2)

12

加速度(英寸/ S2)

472

推力(牛顿)

3700

推力(磅)

832

位置可重复性(+ / -毫米)

0.03 (电机直联) / 0.05 (电机并联)

位置可重复性(+ / -英寸)

0.001 (电机直联) / 0.002 (电机并联)

IP评级

IP54 | IP65 (可选)

耐腐蚀的选择

是 (不锈钢 / 外铝件)

证书

RoHS | ATEX 2 IIG c IIC T4 (可选)

运行环境温度 (C)

-10° ... +70°

运行环境温度 (C)

+14° ... +158°
